Автотопливозаправщик

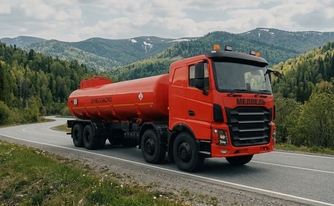

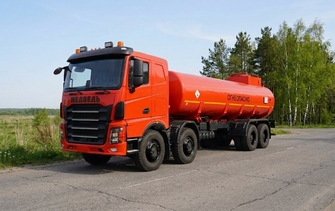

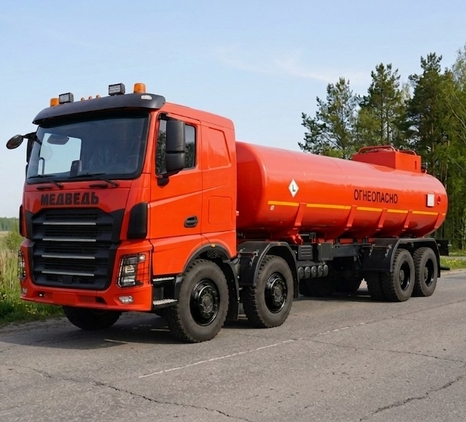

Автотопливозаправщик «МЕДВЕДЬ» — техника для работы там, где другие сдаются!
Изготавливаем на заказ: адаптируем шасси, комплектацию и оснащение под ваши потребности.
Изготавливаем на заказ: адаптируем шасси, комплектацию и оснащение под ваши потребности.
Изготавливаем автомобили по техническому заданию заказчика
Технические характеристики навесного оборудования АТЗ-20
ОБЪЕМ ПЕРЕВОЗИМОЙ ЖИДКОСТИ 6×4 20+14м³
Объем 20 м3
Масса цистерны 19500кг
Форма сечения цистерны: Чемодан
Перевозимая жидкость Светлые нефтепродукты
Материал цистерны: Сталь низколегированная 09Г2С, толщина 4 мм
Крепление цистерны к надрамнику При помощи металлических стяжных лент
Количество секций в цистерне 1 (одна)
Крепление надрамника к раме шасси при помощи металлических стремянок, с пружинными компенсаторами
Горловина с экологическим коробом и дренажным устройством – 1 шт.
Крышка горловины алюминиевая – 1 шт.
Перевозимая жидкость Светлые нефтепродукты
Устройство дыхательное УД2-80 – 1 шт.
Донный клапан 1 шт.
Лестница на площадку обслуживания горловины заднее расположение
Площадка обслуживания горловины Из просеченного листа с противоскользящим эффектом, оборудована складными поручнями
Рукав напорно-всасывающий Ду 75 мм, длина 4 метра, с БРС - 2 шт.
Пеналы для укладки рукавов пластиковые, по бокам
цистерны–2 шт.
цистерны–2 шт.
Насос СШН-50/600
Привод насоса Механический от КОМ
Узел выдачи топлива (УВТ) В металлическом ящике с левой стороны походу движения автомобиля
Пистолет раздаточный РКТ-25
Наличие фильтра очистки топлива
Счетчик жидкости ППО-25
Раздаточный рукав Ду 25 мм., длиной 6 метров
Крылья металлические
Наружное покрытие цистерны Оранжевый цвет, надписи «ОГНЕОПАСНО» по бокам цистерны и на заднем дне, контурная маркировка светоотражающей лентой.
Поверка емкости с выдачей сертификата о поверке
Доработка шасси для перевозки ЛВЖ
• защита топливных баков с 4-х сторон;
• проблесковый маяк оранжевого цвета - 2шт.;
• ящик для песка;
• ящик для кошмы;
• искрогаситель;
• огнетушитель - 2 шт. ОП-6, в пластиковых пеналах;
• барабан заземления;
• проблесковый маяк оранжевого цвета - 2шт.;
• ящик для песка;
• ящик для кошмы;
• искрогаситель;
• огнетушитель - 2 шт. ОП-6, в пластиковых пеналах;
• барабан заземления;
• цепь снятия статического напряжения на заднем брусе;
• экранирование электропроводки;
• кронштейн для информационной таблички класса опасности;
• набор АДР;
• заднее защитное устройство;
• кнопка выключения массы IP-65.
• экранирование электропроводки;
• кронштейн для информационной таблички класса опасности;
• набор АДР;
• заднее защитное устройство;
• кнопка выключения массы IP-65.

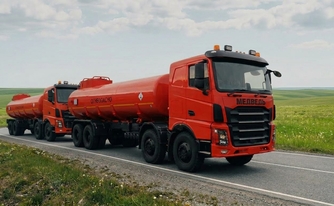

Технические характеристики Прицеп-цистерна объемом 14 м³
Объем 14 м3
Форма сечения цистерны: чемодан
Материал цистерны: Сталь низколегированная 09Г2С, толщина 4 мм
Количество секций в цистерне 1 (одна)
Дыхательный клапан УД-2 80 – 1 шт.
Донный клапан 1 шт.
Площадка обслуживания Площадка из просеченного листа с противоскользящим эффектом с лестницей и складывающимися поручнями
Конструктивная связь цистерны с надрамником при помощи стяжных лент
Сливные краны ДУ 75 мм.
Рукав напорно-всасывающий ДУ 75 4 м. с БРС Camlock
Пеналы для рукавов 2 шт. - металлические, расположены по бокам емкости
Рукав напорно-всасывающий Ду 75 мм, длина 4 метра, с БРС - 2 шт.
Наружное покрытие Цистерны - оранжевый цвет, надпись «ОГНЕОПАСНО» по бокам цистерны и на заднем днище, контурная маркировка.
Оборудование под перевозку опасных грузов:
• барабан заземления с тросом заземления со штырём на конце -1 шт.,
• цепь заземления – 1 шт.,
• ящик для песка – 1 шт.,
• ящик для кошмы – 1 шт.
• цепь заземления – 1 шт.,
• ящик для песка – 1 шт.,
• ящик для кошмы – 1 шт.
• огнетушитель ОП-6 в пластиковом ящике – 2 шт.,
• экранирование проводки,
• кронштейн для крепления табличек – 3 шт.
• экранирование проводки,
• кронштейн для крепления табличек – 3 шт.
ШАССИ
Масса автопоезда до 120 тонн
Перевозка грузов по всем видам дорог в климатических условиях от +45°C до -45°C
Колесная формула 6х4
Максимальная скорость движения, км/ч 90км/ч
Минимальный радиус поворота 10,5 м
Максимальный преодолеваемый подъем 30%
Допустимая масса автопоезда 120000 кг
Весовые параметры и нагрузки
Снаряженная масса а/м, кг 12000
Нагрузка на ССУ, 26000 кг
Нагрузка на первую ось 1x10000 кг
Нагрузка на заднюю тележку: 32000 (2х16000) кг.
или 50000 (2х25000)
или 50000 (2х25000)

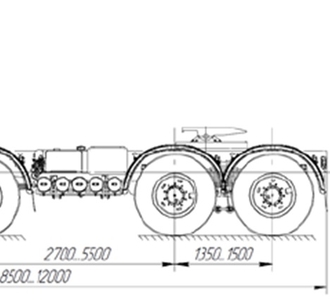

Межколесная длина
В зависимости от потребности от 2700мм до 5500мм
Двигатели
Дизельный
WEICHAI, WP13.500E501 евро 5 (500 л.с.)
WEICHAI, WP13.500E501 евро 5 (550 л.с.)
WEICHAI, WP14T610E52 евро 5 (610 л.с.)
WEICHAI, WP17T700E62 евро 5 (700 л.с.)
Газовые (КПГ и СПГ)
WEICHAI, WP15NG500E51 евро 5 (500 л.с.)
WEICHAI, WP15NG560E51 евро 5 (560 л.с.)
Система питания
Вместимость топливного бака, 600 л возможно увеличить по требованию заказчика
Система выхлопа
Система выхлопа
Расположение вправо
Расположение вправо
Воздушный компрессор
Воздушный компрессор
Производительность, 720 л/мин
Сцепление
Сцепление
Марка, тип MFZ430, фрикционное, сухое, однодисковое
Марка, тип MFZ430, фрикционное, сухое, однодисковое
Коробка передач на выбор
Fast Gear АКПП
Fast Gear МКПП
Передаточные числа главной передачи: 4.769 или 4.770 или 5.260 или 5.262 или 5.920 или 6.730 или 6.733 или 7.630
Мосты
Модель HANDE, 1х10000 + 2х16000
Передаточное отношение 5,92
Блокировки дифференциала межколесная 2 и 3;
межосевая 2 оси
межосевая 2 оси
Модель HANDE, 1х10000 + 2х25000
Передаточное отношение 5,92
Блокировки дифференциала межколесная 2 и 3;
межосевая 2 оси
межосевая 2 оси
Подвеска
Рессорная
Пневматическая
Тормоза
Привод пневматический двухконтурный, с системой АБС, с функцией курсовой устойчивости
Вспомогательный тормоз моторный тормоз, ретардер
Вспомогательный тормоз моторный тормоз, ретардер
Рама
Рама
Лонжеронного типа из высокопрочной стали, сечение швеллерное 10х90х320 наружная ширина рамы - 850 мм
Колеса и шины
Колеса и шины
Односкатные
12.00R20
12.00R24
14.00R20
16.00R20
12.00R20
12.00R24
14.00R20
16.00R20
315/80R22.5
325/95R24
365/85R20
385/65R22.5
395/85R20
425/65R22.5
425/85R21
325/95R24
365/85R20
385/65R22.5
395/85R20
425/65R22.5
425/85R21
Кабина
Кабина
Тип цельнометаллическая, расположенная над двигателем
Тип цельнометаллическая, расположенная над двигателем
Доступ к системам двигателям кабина откидываемая на механическом и электрическом приводе
Доступ к системам двигателям кабина откидываемая на механическом и электрическом приводе
Количество мест 2 с ремнями безопасности
Количество мест 2 с ремнями безопасности
Электрооборудование
Электрооборудование
Генератор, А 120
Генератор, А 120
Аккумуляторы, А*ч 2х190
Аккумуляторы, А*ч 2х190
ССУ
Седельно-сцепное устройство JOST JSK38G1 3,5” дюйма(89 мм) или аналог
Высота ССУ, (при полной нагрузке/без нагрузки), мм 1560/1610
Высота ССУ, (при полной нагрузке/без нагрузки), мм 1560/1610
Дополнительное оборудование
• Предпусковой жидкостный подогреватель двигателя 14ТС-10-24-С
• Автономный отопитель кабины FJ4-AIV
• Кондиционер
• ЭРА-ГЛОНАСС
• Топливозаборник и ФГОТ с обогревом
• Осушитель тормозной системы с обогревом
• Зеркала с электроподогревом
• Дополнительное утепление кабины
• Бортовой компьютер
• Автономный отопитель кабины FJ4-AIV
• Кондиционер
• ЭРА-ГЛОНАСС
• Топливозаборник и ФГОТ с обогревом
• Осушитель тормозной системы с обогревом
• Зеркала с электроподогревом
• Дополнительное утепление кабины
• Бортовой компьютер
• Комплект ЗИП
• Защита передних и задних фар
• Светодиодные дневные ходовые огни
• Передние и задние буксирные устройства
• Инструментальный ящик
• Запасное колесо
• Проблесковые маячки
• Звуковой сигнал включения заднего хода
• Внешний солнцезащитный козырек
• Сертифицированный искрогаситель на выхлопной трубе
• Защита передних и задних фар
• Светодиодные дневные ходовые огни
• Передние и задние буксирные устройства
• Инструментальный ящик
• Запасное колесо
• Проблесковые маячки
• Звуковой сигнал включения заднего хода
• Внешний солнцезащитный козырек
• Сертифицированный искрогаситель на выхлопной трубе
Технические характеристики навесного оборудования АТЗ-20
ОБЪЕМ ПЕРЕВОЗИМОЙ ЖИДКОСТИ 6×6 20+14м³
Объем 20 м3
Масса цистерны 19500кг
Форма сечения цистерны: Чемодан
Перевозимая жидкость Светлые нефтепродукты
Материал цистерны: Сталь низколегированная 09Г2С, толщина 4 мм
Крепление цистерны к надрамнику При помощи металлических стяжных лент
Количество секций в цистерне 1 (одна)
Крепление надрамника к раме шасси при помощи металлических стремянок, с пружинными компенсаторами
Горловина с экологическим коробом и дренажным устройством – 1 шт.
Крышка горловины алюминиевая – 1 шт.
Перевозимая жидкость Светлые нефтепродукты
Устройство дыхательное УД2-80 – 1 шт.
Донный клапан 1 шт.
Лестница на площадку обслуживания горловины заднее расположение
Площадка обслуживания горловины Из просеченного листа с противоскользящим эффектом, оборудована складными поручнями
Рукав напорно-всасывающий Ду 75 мм, длина 4 метра, с БРС - 2 шт.
Пеналы для укладки рукавов пластиковые, по бокам
цистерны–2 шт.
цистерны–2 шт.
Насос СШН-50/600
Привод насоса Механический от КОМ
Узел выдачи топлива (УВТ) В металлическом ящике с левой стороны походу движения автомобиля
Пистолет раздаточный РКТ-25
Наличие фильтра очистки топлива
Счетчик жидкости ППО-25
Раздаточный рукав Ду 25 мм., длиной 6 метров
Крылья металлические
Наружное покрытие цистерны Оранжевый цвет, надписи «ОГНЕОПАСНО» по бокам цистерны и на заднем дне, контурная маркировка светоотражающей лентой.
Поверка емкости с выдачей сертификата о поверке
Доработка шасси для перевозки ЛВЖ
• защита топливных баков с 4-х сторон;
• проблесковый маяк оранжевого цвета - 2шт.;
• ящик для песка;
• ящик для кошмы;
• искрогаситель;
• огнетушитель - 2 шт. ОП-6, в пластиковых пеналах;
• барабан заземления;
• проблесковый маяк оранжевого цвета - 2шт.;
• ящик для песка;
• ящик для кошмы;
• искрогаситель;
• огнетушитель - 2 шт. ОП-6, в пластиковых пеналах;
• барабан заземления;
• цепь снятия статического напряжения на заднем брусе;
• экранирование электропроводки;
• кронштейн для информационной таблички класса опасности;
• набор АДР;
• заднее защитное устройство;
• кнопка выключения массы IP-65.
• экранирование электропроводки;
• кронштейн для информационной таблички класса опасности;
• набор АДР;
• заднее защитное устройство;
• кнопка выключения массы IP-65.
Технические характеристики Прицеп-цистерна объемом 14 м³
Объем 14 м3
Форма сечения цистерны: чемодан
Материал цистерны: Сталь низколегированная 09Г2С, толщина 4 мм
Количество секций в цистерне 1 (одна)
Дыхательный клапан УД-2 80 – 1 шт.
Донный клапан 1 шт.
Площадка обслуживания Площадка из просеченного листа с противоскользящим эффектом с лестницей и складывающимися поручнями
Конструктивная связь цистерны с надрамником при помощи стяжных лент
Сливные краны ДУ 75 мм.
Рукав напорно-всасывающий ДУ 75 4 м. с БРС Camlock
Пеналы для рукавов 2 шт. - металлические, расположены по бокам емкости
Рукав напорно-всасывающий Ду 75 мм, длина 4 метра, с БРС - 2 шт.
Наружное покрытие Цистерны - оранжевый цвет, надпись «ОГНЕОПАСНО» по бокам цистерны и на заднем днище, контурная маркировка.
Оборудование под перевозку опасных грузов:
• барабан заземления с тросом заземления со штырём на конце -1 шт.,
• цепь заземления – 1 шт.,
• ящик для песка – 1 шт.,
• ящик для кошмы – 1 шт.
• цепь заземления – 1 шт.,
• ящик для песка – 1 шт.,
• ящик для кошмы – 1 шт.
• огнетушитель ОП-6 в пластиковом ящике – 2 шт.,
• экранирование проводки,
• кронштейн для крепления табличек – 3 шт.
• экранирование проводки,
• кронштейн для крепления табличек – 3 шт.
ШАССИ
Масса автопоезда до 120 тонн
Перевозка грузов по всем видам дорог в климатических условиях от +45°C до -45°C
Колесная формула 6х6
Максимальная скорость движения, км/ч 90км/ч
Минимальный радиус поворота 10,5 м
Максимальный преодолеваемый подъем 30%
Допустимая масса автопоезда 120000 кг
Весовые параметры и нагрузки
Снаряженная масса а/м, кг 12000
Нагрузка на ССУ, 26000 кг
Нагрузка на первую ось 1x10000 кг
Нагрузка на заднюю тележку: 32000 (2х16000) кг.
или 50000 (2х25000)
или 50000 (2х25000)
Межколесная длина
В зависимости от потребности от 2700мм до 5500мм
Двигатели
Дизельный
WEICHAI, WP13.500E501 евро 5 (500 л.с.)
WEICHAI, WP13.500E501 евро 5 (550 л.с.)
WEICHAI, WP14T610E52 евро 5 (610 л.с.)
WEICHAI, WP17T700E62 евро 5 (700 л.с.)
Газовые (КПГ и СПГ)
WEICHAI, WP15NG500E51 евро 5 (500 л.с.)
WEICHAI, WP15NG560E51 евро 5 (560 л.с.)
Система питания
Вместимость топливного бака, 600 л возможно увеличить по требованию заказчика
Система выхлопа
Система выхлопа
Расположение вправо
Расположение вправо
Воздушный компрессор
Воздушный компрессор
Производительность, 720 л/мин
Сцепление
Сцепление
Марка, тип MFZ430, фрикционное, сухое, однодисковое
Марка, тип MFZ430, фрикционное, сухое, однодисковое
Коробка передач на выбор
Fast Gear АКПП
Fast Gear МКПП
Передаточные числа главной передачи: 4.769 или 4.770 или 5.260 или 5.262 или 5.920 или 6.730 или 6.733 или 7.630
Мосты
Модель HANDE, 1х10000 + 2х16000
Передаточное отношение 5,92
Блокировки дифференциала межколесная 2 и 3;
межосевая 2 оси
межосевая 2 оси
Модель HANDE, 1х10000 + 2х25000
Передаточное отношение 5,92
Блокировки дифференциала межколесная 2 и 3;
межосевая 2 оси
межосевая 2 оси
Подвеска
Рессорная
Пневматическая
Тормоза
Привод пневматический двухконтурный, с системой АБС, с функцией курсовой устойчивости
Вспомогательный тормоз моторный тормоз, ретардер
Вспомогательный тормоз моторный тормоз, ретардер
Рама
Рама
Лонжеронного типа из высокопрочной стали, сечение швеллерное 10х90х320 наружная ширина рамы - 850 мм
Колеса и шины
Колеса и шины
Односкатные
12.00R20
12.00R24
14.00R20
16.00R20
12.00R20
12.00R24
14.00R20
16.00R20
315/80R22.5
325/95R24
365/85R20
385/65R22.5
395/85R20
425/65R22.5
425/85R21
325/95R24
365/85R20
385/65R22.5
395/85R20
425/65R22.5
425/85R21
Кабина
Кабина
Тип цельнометаллическая, расположенная над двигателем
Тип цельнометаллическая, расположенная над двигателем
Доступ к системам двигателям кабина откидываемая на механическом и электрическом приводе
Доступ к системам двигателям кабина откидываемая на механическом и электрическом приводе
Количество мест 2 с ремнями безопасности
Количество мест 2 с ремнями безопасности
Электрооборудование
Электрооборудование
Генератор, А 120
Генератор, А 120
Аккумуляторы, А*ч 2х190
Аккумуляторы, А*ч 2х190
ССУ
Седельно-сцепное устройство JOST JSK38G1 3,5” дюйма(89 мм) или аналог
Высота ССУ, (при полной нагрузке/без нагрузки), мм 1560/1610
Высота ССУ, (при полной нагрузке/без нагрузки), мм 1560/1610
Дополнительное оборудование
• Предпусковой жидкостный подогреватель двигателя 14ТС-10-24-С
• Автономный отопитель кабины FJ4-AIV
• Кондиционер
• ЭРА-ГЛОНАСС
• Топливозаборник и ФГОТ с обогревом
• Осушитель тормозной системы с обогревом
• Зеркала с электроподогревом
• Дополнительное утепление кабины
• Бортовой компьютер
• Автономный отопитель кабины FJ4-AIV
• Кондиционер
• ЭРА-ГЛОНАСС
• Топливозаборник и ФГОТ с обогревом
• Осушитель тормозной системы с обогревом
• Зеркала с электроподогревом
• Дополнительное утепление кабины
• Бортовой компьютер
• Комплект ЗИП
• Защита передних и задних фар
• Светодиодные дневные ходовые огни
• Передние и задние буксирные устройства
• Инструментальный ящик
• Запасное колесо
• Проблесковые маячки
• Звуковой сигнал включения заднего хода
• Внешний солнцезащитный козырек
• Сертифицированный искрогаситель на выхлопной трубе
• Защита передних и задних фар
• Светодиодные дневные ходовые огни
• Передние и задние буксирные устройства
• Инструментальный ящик
• Запасное колесо
• Проблесковые маячки
• Звуковой сигнал включения заднего хода
• Внешний солнцезащитный козырек
• Сертифицированный искрогаситель на выхлопной трубе
Технические характеристики навесного оборудования АТЗ-30
ОБЪЕМ ПЕРЕВОЗИМОЙ ЖИДКОСТИ 8×4 32+20м³
Объем 32 м3
Масса цистерны 28500кг
Форма сечения цистерны: Чемодан
Перевозимая жидкость Светлые нефтепродукты
Материал цистерны: Сталь низколегированная 09Г2С, толщина 4 мм
Крепление цистерны к надрамнику При помощи металлических стяжных лент
Количество секций в цистерне 1 (одна)
Крепление надрамника к раме шасси при помощи металлических стремянок, с пружинными компенсаторами
Горловина с экологическим коробом и дренажным устройством – 1 шт.
Крышка горловины алюминиевая – 1 шт.
Перевозимая жидкость Светлые нефтепродукты
Устройство дыхательное УД2-80 – 1 шт.
Донный клапан 1 шт.
Лестница на площадку обслуживания горловины заднее расположение
Площадка обслуживания горловины Из просеченного листа с противоскользящим эффектом, оборудована складными поручнями
Рукав напорно-всасывающий Ду 75 мм, длина 4 метра, с БРС - 2 шт.
Пеналы для укладки рукавов пластиковые, по бокам
цистерны–2 шт.
цистерны–2 шт.
Насос СШН-50/600
Привод насоса Механический от КОМ
Узел выдачи топлива (УВТ) В металлическом ящике с левой стороны походу движения автомобиля
Пистолет раздаточный РКТ-25
Наличие фильтра очистки топлива
Счетчик жидкости ППО-25
Раздаточный рукав Ду 25 мм., длиной 6 метров
Крылья металлические
Наружное покрытие цистерны Оранжевый цвет, надписи «ОГНЕОПАСНО» по бокам цистерны и на заднем дне, контурная маркировка светоотражающей лентой.
Поверка емкости с выдачей сертификата о поверке
Доработка шасси для перевозки ЛВЖ
• защита топливных баков с 4-х сторон;
• проблесковый маяк оранжевого цвета - 2шт.;
• ящик для песка;
• ящик для кошмы;
• искрогаситель;
• огнетушитель - 2 шт. ОП-6, в пластиковых пеналах;
• барабан заземления;
• проблесковый маяк оранжевого цвета - 2шт.;
• ящик для песка;
• ящик для кошмы;
• искрогаситель;
• огнетушитель - 2 шт. ОП-6, в пластиковых пеналах;
• барабан заземления;
• цепь снятия статического напряжения на заднем брусе;
• экранирование электропроводки;
• кронштейн для информационной таблички класса опасности;
• набор АДР;
• заднее защитное устройство;
• кнопка выключения массы IP-65.
• экранирование электропроводки;
• кронштейн для информационной таблички класса опасности;
• набор АДР;
• заднее защитное устройство;
• кнопка выключения массы IP-65.
Технические характеристики Прицеп-цистерна объемом 20 м³
Объем 20 м3
Форма сечения цистерны: чемодан
Материал цистерны: Сталь низколегированная 09Г2С, толщина 4 мм
Количество секций в цистерне 1 (одна)
Дыхательный клапан УД-2 80 – 1 шт.
Донный клапан 1 шт.
Площадка обслуживания Площадка из просеченного листа с противоскользящим эффектом с лестницей и складывающимися поручнями
Конструктивная связь цистерны с надрамником при помощи стяжных лент
Сливные краны ДУ 75 мм.
Рукав напорно-всасывающий ДУ 75 4 м. с БРС Camlock
Пеналы для рукавов 2 шт. - металлические, расположены по бокам емкости
Рукав напорно-всасывающий Ду 75 мм, длина 4 метра, с БРС - 2 шт.
Наружное покрытие Цистерны - оранжевый цвет, надпись «ОГНЕОПАСНО» по бокам цистерны и на заднем днище, контурная маркировка.
ШАССИ
МАССА АВТОПОЕЗДА ДО 150 ТОНН
Колесная формула 8х4
Максимальная скорость движения, 90км
Минимальный радиус поворота 12,5 м
Максимальный преодолеваемый подъем 30%
Допустимая масса автопоезда 150000 кг
Весовые параметры и нагрузки
Весовые параметры и нагрузки
Снаряженная масса а/м, кг 13000
Нагрузка на ССУ, 28000 кг
Нагрузка на первую ось 20000 (2х10000)кг
Нагрузка на заднюю тележку: 32000 (2х16000) кг.
или 50000 (2х25000)
или 50000 (2х25000)
Межколесная длина
В зависимости от потребности от 2700мм до 5500мм
Двигатели
Дизельный
WEICHAI, WP13.500E501 евро 5 (500 л.с.)
WEICHAI, WP13.500E501 евро 5 (550 л.с.)
WEICHAI, WP14T610E52 евро 5 (610 л.с.)
WEICHAI, WP17T700E62 евро 5 (700 л.с.)
Газовые (КПГ и СПГ)
WEICHAI, WP15NG500E51 евро 5 (500 л.с.)
WEICHAI, WP15NG560E51 евро 5 (560 л.с.)
Система питания
Вместимость топливного бака, 600 л возможно увеличить по требованию заказчика
Система питания
Расположение вправо
Коробка передач на выбор
Fast Gear АКПП
Fast Gear МКПП
Передаточные числа главной передачи: 4.769 или 4.770 или 5.260 или 5.262 или 5.920 или 6.730 или 6.733 или 7.630
Мосты
Модель HANDE, 2х10000 + 2х16000
Передаточное отношение 5,92
Блокировки дифференциала межколесная 2 и 3;
межосевая 2 оси
межосевая 2 оси
Модель HANDE, 2х10000 + 2х25000
Передаточное отношение 5,92
Блокировки дифференциала межколесная 2 и 3;
межосевая 2 оси
межосевая 2 оси
Подвеска
Рессорная
Пневматическая
Тормоза
Привод пневматический двухконтурный, с системой АБС, с функцией курсовой устойчивости
Вспомогательный тормоз моторный тормоз, ретардер
Вспомогательный тормоз моторный тормоз, ретардер
Рама
Лонжеронного типа из высокопрочной стали, сечение швеллерное 10х90х320 наружная ширина рамы - 850 мм
Колеса и шины
Колеса и шины
Односкатные
12.00R20
12.00R24
14.00R20
16.00R20
12.00R20
12.00R24
14.00R20
16.00R20
315/80R22.5
325/95R24
365/85R20
385/65R22.5
395/85R20
425/65R22.5
425/85R21
325/95R24
365/85R20
385/65R22.5
395/85R20
425/65R22.5
425/85R21
Кабина
Кабина
Тип цельнометаллическая, расположенная над двигателем
Тип цельнометаллическая, расположенная над двигателем
Доступ к системам двигателям кабина откидываемая на механическом и электрическом приводе
Доступ к системам двигателям кабина откидываемая на механическом и электрическом приводе
Количество мест 2 с ремнями безопасности
Количество мест 2 с ремнями безопасности
Электрооборудование
Электрооборудование
Генератор, А 120
Генератор, А 120
Аккумуляторы, А*ч 2х190
Аккумуляторы, А*ч 2х190
ССУ
Седельно-сцепное устройство JOST JSK38G1 3,5” дюйма(89 мм) или аналог
Высота ССУ, (при полной нагрузке/без нагрузки), мм 1560/1610
Высота ССУ, (при полной нагрузке/без нагрузки), мм 1560/1610
Дополнительное оборудование
• Предпусковой жидкостный подогреватель двигателя 14ТС-10-24-С
• Автономный отопитель кабины FJ4-AIV
• Кондиционер
• ЭРА-ГЛОНАСС
• Топливозаборник и ФГОТ с обогревом
• Осушитель тормозной системы с обогревом
• Зеркала с электроподогревом
• Дополнительное утепление кабины
• Бортовой компьютер
• Автономный отопитель кабины FJ4-AIV
• Кондиционер
• ЭРА-ГЛОНАСС
• Топливозаборник и ФГОТ с обогревом
• Осушитель тормозной системы с обогревом
• Зеркала с электроподогревом
• Дополнительное утепление кабины
• Бортовой компьютер
• Комплект ЗИП
• Защита передних и задних фар
• Светодиодные дневные ходовые огни
• Передние и задние буксирные устройства
• Инструментальный ящик
• Запасное колесо
• Проблесковые маячки
• Звуковой сигнал включения заднего хода
• Внешний солнцезащитный козырек
• Сертифицированный искрогаситель на выхлопной трубе
• Защита передних и задних фар
• Светодиодные дневные ходовые огни
• Передние и задние буксирные устройства
• Инструментальный ящик
• Запасное колесо
• Проблесковые маячки
• Звуковой сигнал включения заднего хода
• Внешний солнцезащитный козырек
• Сертифицированный искрогаситель на выхлопной трубе
Технические характеристики навесного оборудования АТЗ-30
ОБЪЕМ ПЕРЕВОЗИМОЙ ЖИДКОСТИ 8×8 32+20м³
Объем 32 м3
Масса цистерны 28500кг
Форма сечения цистерны: Чемодан
Перевозимая жидкость Светлые нефтепродукты
Материал цистерны: Сталь низколегированная 09Г2С, толщина 4 мм
Крепление цистерны к надрамнику При помощи металлических стяжных лент
Количество секций в цистерне 1 (одна)
Крепление надрамника к раме шасси при помощи металлических стремянок, с пружинными компенсаторами
Горловина с экологическим коробом и дренажным устройством – 1 шт.
Крышка горловины алюминиевая – 1 шт.
Перевозимая жидкость Светлые нефтепродукты
Устройство дыхательное УД2-80 – 1 шт.
Донный клапан 1 шт.
Лестница на площадку обслуживания горловины заднее расположение
Площадка обслуживания горловины Из просеченного листа с противоскользящим эффектом, оборудована складными поручнями
Рукав напорно-всасывающий Ду 75 мм, длина 4 метра, с БРС - 2 шт.
Пеналы для укладки рукавов пластиковые, по бокам
цистерны–2 шт.
цистерны–2 шт.
Насос СШН-50/600
Привод насоса Механический от КОМ
Узел выдачи топлива (УВТ) В металлическом ящике с левой стороны походу движения автомобиля
Пистолет раздаточный РКТ-25
Наличие фильтра очистки топлива
Счетчик жидкости ППО-25
Раздаточный рукав Ду 25 мм., длиной 6 метров
Крылья металлические
Наружное покрытие цистерны Оранжевый цвет, надписи «ОГНЕОПАСНО» по бокам цистерны и на заднем дне, контурная маркировка светоотражающей лентой.
Поверка емкости с выдачей сертификата о поверке
Доработка шасси для перевозки ЛВЖ
• защита топливных баков с 4-х сторон;
• проблесковый маяк оранжевого цвета - 2шт.;
• ящик для песка;
• ящик для кошмы;
• искрогаситель;
• огнетушитель - 2 шт. ОП-6, в пластиковых пеналах;
• барабан заземления;
• проблесковый маяк оранжевого цвета - 2шт.;
• ящик для песка;
• ящик для кошмы;
• искрогаситель;
• огнетушитель - 2 шт. ОП-6, в пластиковых пеналах;
• барабан заземления;
• цепь снятия статического напряжения на заднем брусе;
• экранирование электропроводки;
• кронштейн для информационной таблички класса опасности;
• набор АДР;
• заднее защитное устройство;
• кнопка выключения массы IP-65.
• экранирование электропроводки;
• кронштейн для информационной таблички класса опасности;
• набор АДР;
• заднее защитное устройство;
• кнопка выключения массы IP-65.
Технические характеристики Прицеп-цистерна объемом 20 м³
Объем 20 м3
Форма сечения цистерны: чемодан
Материал цистерны: Сталь низколегированная 09Г2С, толщина 4 мм
Количество секций в цистерне 1 (одна)
Дыхательный клапан УД-2 80 – 1 шт.
Донный клапан 1 шт.
Площадка обслуживания Площадка из просеченного листа с противоскользящим эффектом с лестницей и складывающимися поручнями
Конструктивная связь цистерны с надрамником при помощи стяжных лент
Сливные краны ДУ 75 мм.
Рукав напорно-всасывающий ДУ 75 4 м. с БРС Camlock
Пеналы для рукавов 2 шт. - металлические, расположены по бокам емкости
Рукав напорно-всасывающий Ду 75 мм, длина 4 метра, с БРС - 2 шт.
Наружное покрытие Цистерны - оранжевый цвет, надпись «ОГНЕОПАСНО» по бокам цистерны и на заднем днище, контурная маркировка.
ШАССИ
МАССА АВТОПОЕЗДА ДО 150 ТОНН
Колесная формула 8х8
Максимальная скорость движения, 90км
Минимальный радиус поворота 12,5 м
Максимальный преодолеваемый подъем 30%
Допустимая масса автопоезда 150000 кг
Весовые параметры и нагрузки
Весовые параметры и нагрузки
Снаряженная масса а/м, кг 13000
Нагрузка на ССУ, 28000 кг
Нагрузка на первую ось 20000 (2х10000)кг
Нагрузка на заднюю тележку: 32000 (2х16000) кг.
или 50000 (2х25000)
или 50000 (2х25000)
Межколесная длина
В зависимости от потребности от 2700мм до 5500мм
Двигатели
Дизельный
WEICHAI, WP13.500E501 евро 5 (500 л.с.)
WEICHAI, WP13.500E501 евро 5 (550 л.с.)
WEICHAI, WP14T610E52 евро 5 (610 л.с.)
WEICHAI, WP17T700E62 евро 5 (700 л.с.)
Газовые (КПГ и СПГ)
WEICHAI, WP15NG500E51 евро 5 (500 л.с.)
WEICHAI, WP15NG560E51 евро 5 (560 л.с.)
Система питания
Вместимость топливного бака, 600 л возможно увеличить по требованию заказчика
Система питания
Расположение вправо
Коробка передач на выбор
Fast Gear АКПП
Fast Gear МКПП
Передаточные числа главной передачи: 4.769 или 4.770 или 5.260 или 5.262 или 5.920 или 6.730 или 6.733 или 7.630
Мосты
Модель HANDE, 2х10000 + 2х16000
Передаточное отношение 5,92
Блокировки дифференциала межколесная 2 и 3;
межосевая 2 оси
межосевая 2 оси
Модель HANDE, 2х10000 + 2х25000
Передаточное отношение 5,92
Блокировки дифференциала межколесная 2 и 3;
межосевая 2 оси
межосевая 2 оси
Подвеска
Рессорная
Пневматическая
Тормоза
Привод пневматический двухконтурный, с системой АБС, с функцией курсовой устойчивости
Вспомогательный тормоз моторный тормоз, ретардер
Вспомогательный тормоз моторный тормоз, ретардер
Рама
Лонжеронного типа из высокопрочной стали, сечение швеллерное 10х90х320 наружная ширина рамы - 850 мм
Колеса и шины
Колеса и шины
Односкатные
12.00R20
12.00R24
14.00R20
16.00R20
12.00R20
12.00R24
14.00R20
16.00R20
315/80R22.5
325/95R24
365/85R20
385/65R22.5
395/85R20
425/65R22.5
425/85R21
325/95R24
365/85R20
385/65R22.5
395/85R20
425/65R22.5
425/85R21
Кабина
Кабина
Тип цельнометаллическая, расположенная над двигателем
Тип цельнометаллическая, расположенная над двигателем
Доступ к системам двигателям кабина откидываемая на механическом и электрическом приводе
Доступ к системам двигателям кабина откидываемая на механическом и электрическом приводе
Количество мест 2 с ремнями безопасности
Количество мест 2 с ремнями безопасности
Электрооборудование
Электрооборудование
Генератор, А 120
Генератор, А 120
Аккумуляторы, А*ч 2х190
Аккумуляторы, А*ч 2х190
ССУ
Седельно-сцепное устройство JOST JSK38G1 3,5” дюйма(89 мм) или аналог
Высота ССУ, (при полной нагрузке/без нагрузки), мм 1560/1610
Высота ССУ, (при полной нагрузке/без нагрузки), мм 1560/1610
Дополнительное оборудование
• Предпусковой жидкостный подогреватель двигателя 14ТС-10-24-С
• Автономный отопитель кабины FJ4-AIV
• Кондиционер
• ЭРА-ГЛОНАСС
• Топливозаборник и ФГОТ с обогревом
• Осушитель тормозной системы с обогревом
• Зеркала с электроподогревом
• Дополнительное утепление кабины
• Бортовой компьютер
• Автономный отопитель кабины FJ4-AIV
• Кондиционер
• ЭРА-ГЛОНАСС
• Топливозаборник и ФГОТ с обогревом
• Осушитель тормозной системы с обогревом
• Зеркала с электроподогревом
• Дополнительное утепление кабины
• Бортовой компьютер
• Комплект ЗИП
• Защита передних и задних фар
• Светодиодные дневные ходовые огни
• Передние и задние буксирные устройства
• Инструментальный ящик
• Запасное колесо
• Проблесковые маячки
• Звуковой сигнал включения заднего хода
• Внешний солнцезащитный козырек
• Сертифицированный искрогаситель на выхлопной трубе
• Защита передних и задних фар
• Светодиодные дневные ходовые огни
• Передние и задние буксирные устройства
• Инструментальный ящик
• Запасное колесо
• Проблесковые маячки
• Звуковой сигнал включения заднего хода
• Внешний солнцезащитный козырек
• Сертифицированный искрогаситель на выхлопной трубе
Специалист по работе
с клиентами
с клиентами
В ближайшее время мы свяжемся с Вами!
Оставьте свой номер телефона
Оставьте Ваш номер телефона
Менеджер свяжется с Вами в ближайшее время!
ПОЛИТИКА КОНФИДЕНЦИАЛЬНОСТИ
